전자회로의 기초: 인덕터(Inductor) 완전 정리

벅 컨버터를 설계하고 인덕터를 데이터시트 인덕턴스만 보고 골랐다가 부하가 늘자 출력이 무너지는 일이 있습니다. 원인은 인덕턴스가 아니라 포화 전류였습니다. 인덕터는 전류가 포화 한계를 넘는 순간 인덕터로서의 역할을 잃습니다.

이 글은 인덕터의 자기 에너지 저장 원리와 구조별 특성을 정리하고, 스위칭 전원의 리플 전류를 계산해 값을 정하는 방법을 설명합니다.

전자회로 인덕터, 포화 전류를 모르면 위험한 이유

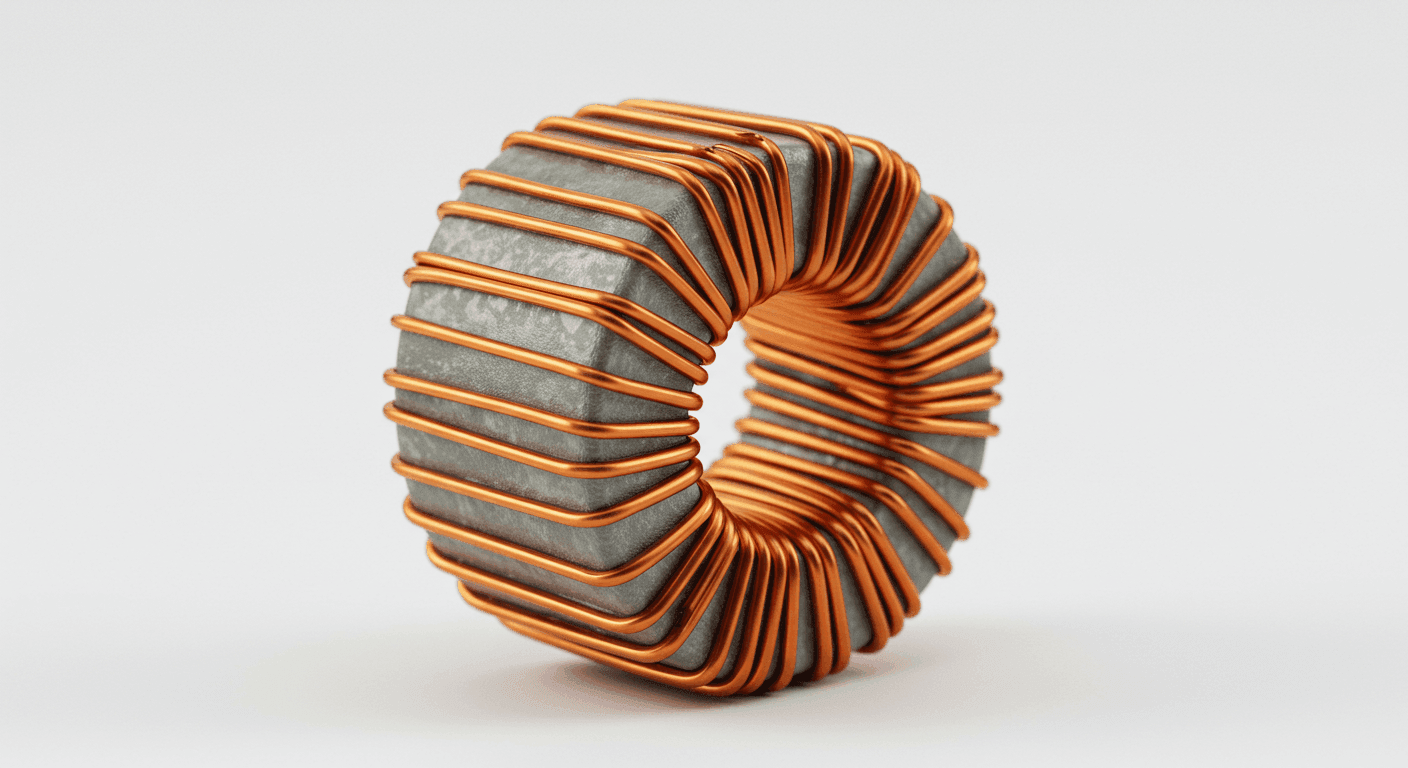

인덕터는 보통 구리선을 감은 코일 형태로 만들어지며, 전류가 흐르면 자기장이 발생하고 그 자기장에 에너지가 저장됩니다. 전류가 갑자기 바뀌려 하면 자기장이 변화를 거부하여 전류 변화를 늦춥니다.

자기 에너지 저장 원리와 전류 변화율

인덕터의 동작 원리는 렌츠의 법칙에 기반합니다. 전류가 증가하려 하면 반대 방향의 전압이 발생하여 전류 증가를 방해하고, 전류가 줄어들면 자기장이 줄어들면서 반대로 전류를 유지하려 합니다.

“인덕터의 포화 전류는 제조사에 따라 인덕턴스가 초기값 대비 10~30% 감소하는 직류 전류로 정의된다.”
— 인덕터 데이터시트 공통 정의 (제조사별 기준 상이, 요약 인용)

# 벅 컨버터 인덕터 리플 전류 계산
vin, vout, f, L = 12.0, 5.0, 500e3, 4.7e-6
d = vout / vin                     # 듀티비 약 0.417
di = (vin - vout) * d / (L * f)    # 리플 전류 약 1.24 A
i_load = 2.0
i_peak = i_load + di / 2           # 약 2.62 A
print(f'ripple={di:.2f}A, peak={i_peak:.2f}A')

인덕터 전압은 v=L·di/dt이므로 스위치가 켜진 구간에서 전류는 (Vin−Vout)/L의 기울기로 증가합니다. 리플 전류 ΔI를 구하면 피크 전류가 나오고, 선택한 인덕터의 포화 전류는 이 피크 전류보다 충분히 커야 합니다.

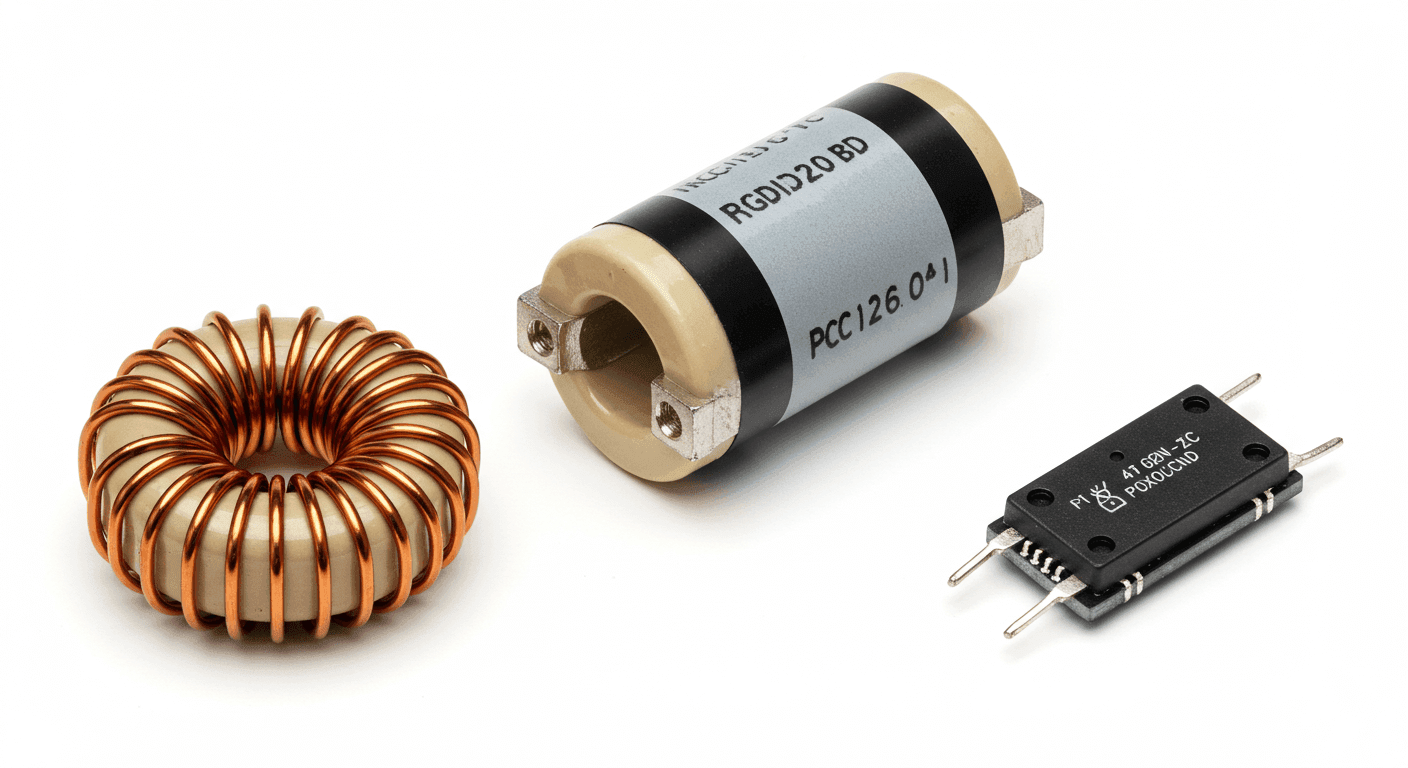

권선형·적층형·페라이트 코어 인덕터 구조

• 토로이드 인덕터: 도넛 모양 코어에 감은 인덕터로 자기 누설이 적습니다.
• 솔레노이드 인덕터: 원통형으로 감은 가장 기본적인 인덕터 구조입니다.
• SMD 인덕터: 칩 형태로 소형 회로에 적합합니다.

DC-DC 컨버터와 노이즈 필터에서의 활용

• 무선 충전: 자기장을 이용해 전력을 전달
• 스피커 필터: 오디오 신호에서 불필요한 주파수 제거
• 노이즈 제거: 전원 회로에서 잡음을 억제

정리

• 인덕터는 전류 변화를 방해하며 자기장에 에너지를 저장하는 수동소자
• 렌츠의 법칙에 따라 전류 변화에 반대하는 전압 발생
• 토로이드, 솔레노이드, SMD 등 다양한 구조와 종류 존재
• 무선 충전, 스피커 필터, 노이즈 제거 등 다양한 분야에 활용
